Kabelové příchytky


aktuální ceník kabelových příchytek




ceník.pdf  ceník.pdf

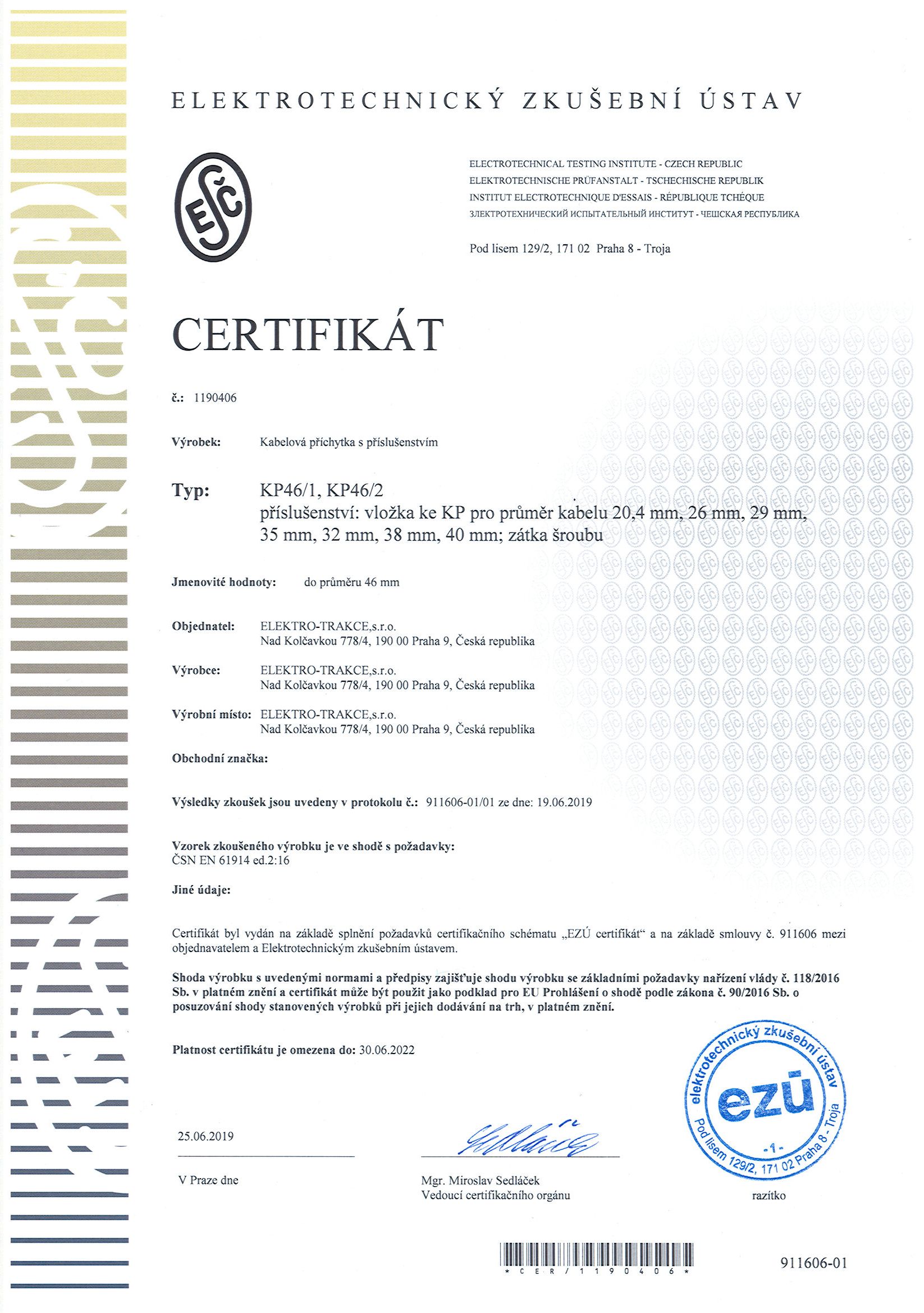

Certifikát KP46/1 a KP46/2






KABELOVÉ PŘÍCHYTKY typ KP 46/1, 46/2 zaregistrovaný užitný vzor u Úřadu průmyslového vlastnictví, Praha 6.

Základní údaje:

  • každá kabelová příchytka je označena nesmazatelným značením výrobce (typ : číslo udává rozsah použití – ø kabelu / počet kabelů)
  • základní tvar je:
    • jednootvorová kabelová příchytka
    • dvouotvorová kabelová příchytka
  • kabelové příchytky je možno stavebnicově skládat vedle sebe, pro libovolný počet uložení kabelů
  • kabelovou příchytku lze použít na různé ø kabelů od ø 20,4 mm do ø max. 46 mm stím, že do základního tvaru se vloží příslušná vložka
  • vpříchytce jsou vylisovány dva otvory pro šrouby M 8
  • váha 1 páru dvouotvorové kabelové příchytky B – 0,712 kg
  • váha 1 páru jednootvorové kabelové příchytky B – 0,404 kg
  • váha 1 páru vložky pro ø kabelu 40 mm do kabel. přích. B – 0,030 kg
  • váha 1 páru vložky pro ø kabelu 38 mm do kabel. přích. B – 0,0305 kg
  • váha 1 páru vložky pro ø kabelu 35 mm do kabel. přích. B – 0,056 kg
  • váha 1 páru vložky pro ø kabelu 32 mm do kabel. přích. B – 0,076 kg
  • váha 1 páru vložky pro ø kabelu 29 mm do kabel. přích. B – 0,085 kg
  • váha 1 páru vložky pro ø kabelu 26 mm do kabel. přích. B – 0,092 kg
  • váha 1 páru vložky pro ø kabelu 20,4 mm do kabel. přích. B – 0,104 kg
  • váha 1 ks zátky B – 0,0035 kg

Použití kabelových příchytek:

připevňování kabelů mn, nn, vn, na konstrukcích, lávkách, stěnách, stropech, apod.

Materiál na výrobu kabelových příchytek:

  • hmota na bázi polypropylenu, vysoce plněná částicovým plnivem, které působí jako retardér hoření, neuvolňující při vysokých teplotách korozivní a jedovaté zplodiny
  • spojovací materiál : šrouby pro stažení kabelové příchytky typ M 8 spovrchovou úpravou, nekorodující, včetně podložek a matic

Vlastnosti kabelových příchytek:

  • Klasifikace reakce na oheň: B-s1, d0
  • životnost : minimálně jako životnost upevňovaných kabelů
  • teplotní rozsah pro použití : - 25°C - + 120°C
  • mechanické zatížení (odolnost proti nárazu) 850 N
  • mechanické zatížení soustavy (elektromechanické síly) 3268,84 N/m
  • barva šedobílá B

Typy kabelových příchytek:

KP 46/1 B (bez vložky pro ø kabelu 46 mm)
KP 46/1 B (s vložkou pro ø kabelu 40 mm)
KP 46/1 B (s vložkou pro ø kabelu 38 mm)
KP 46/1 B
KP 46/1 B
(s vložkou pro ø kabelu 35 mm)
(s vložkou pro ø kabelu 32 mm)
KP 46/1 B (s vložkou pro ø kabelu 29 mm)
KP 46/1 B (s vložkou pro ø kabelu 26 mm)
KP 46/1 B (s vložkou pro ø kabelu 20,4 mm)
KP 46/2 B (bez vložky pro ø kabelu 46 mm)
KP 46/2 B (s vložkou pro ø kabelu 40 mm)
KP 46/2 B
KP 46/2 B
(s vložkou pro ø kabelu 38 mm)
(s vložkou pro ø kabelu 35 mm)
KP 46/2 B (s vložkou pro ø kabelu 32 mm)
KP 46/2 B (s vložkou pro ø kabelu 29 mm)
KP 46/2 B (s vložkou pro ø kabelu 26 mm)
KP 46/2 B (s vložkou pro ø kabelu 20,4 mm)

Technické podmínky pro montáž kabelových příchytek:

  1. Kabelovou příchytku je možno nainstalovat na jakoukoliv r o vn o u podložku a do různého prostředí
  2. Kabelovou příchytku sešroubovat dvěma šrouby M 8, dotáhnout momentovou silou maximálně 1 kpm
  3. Pro montáž se používají nástrčkové klíče č. 13
  4. Samopřidržení šroubu při uložení na rovné ploše zajišťuje zátka
  5. Osazení kabelová příchytky musí být provedeno po zformování kabelů
  6. Celkové mechanické namáhání příchytky dle zkušebního protokolu č. 06-0290 může být 850N

Dodávka, balení, skladování kabelových příchytek:

Každá příchytka je označena: typ, výrobce.
Příklad značení: KP 46/2, ELEKTRO-TRAKCE, s.r.o.

Příchytky se dodávají vrozloženém stavu, možno objednat dle dohody se spoj. materiálem.

Balení je:

- po 80 ks výlisků, t.j. 40 párů příchytek dvouotvorových
- po 160 ks výlisků, t.j. 80 párů příchytek jednootvorových
- po 400 ks výlisků, vložek tj. 200 párů
- po 80 ks zátek

Skladování:

Teplota prostředí - 25°C až + 35°C

Ostatní:

Při odběru zakázky obdrží na požádání odběratel od výrobce prohlášení o shodě, kde je uvedeno, že dodávka odpovídá schváleným technickým podmínkám a složení materiálu, dále technické podmínky pro montáž.

KABELOVÉ PŘÍCHYTKY KP 46/1



obrazek89pomocny

KABELOVÉ PŘÍCHYTKY KP 46/2



obrazek90pomocny
